Aluprof MB-SR50N HI+ —
system fasadowy
do budynków pasywnych

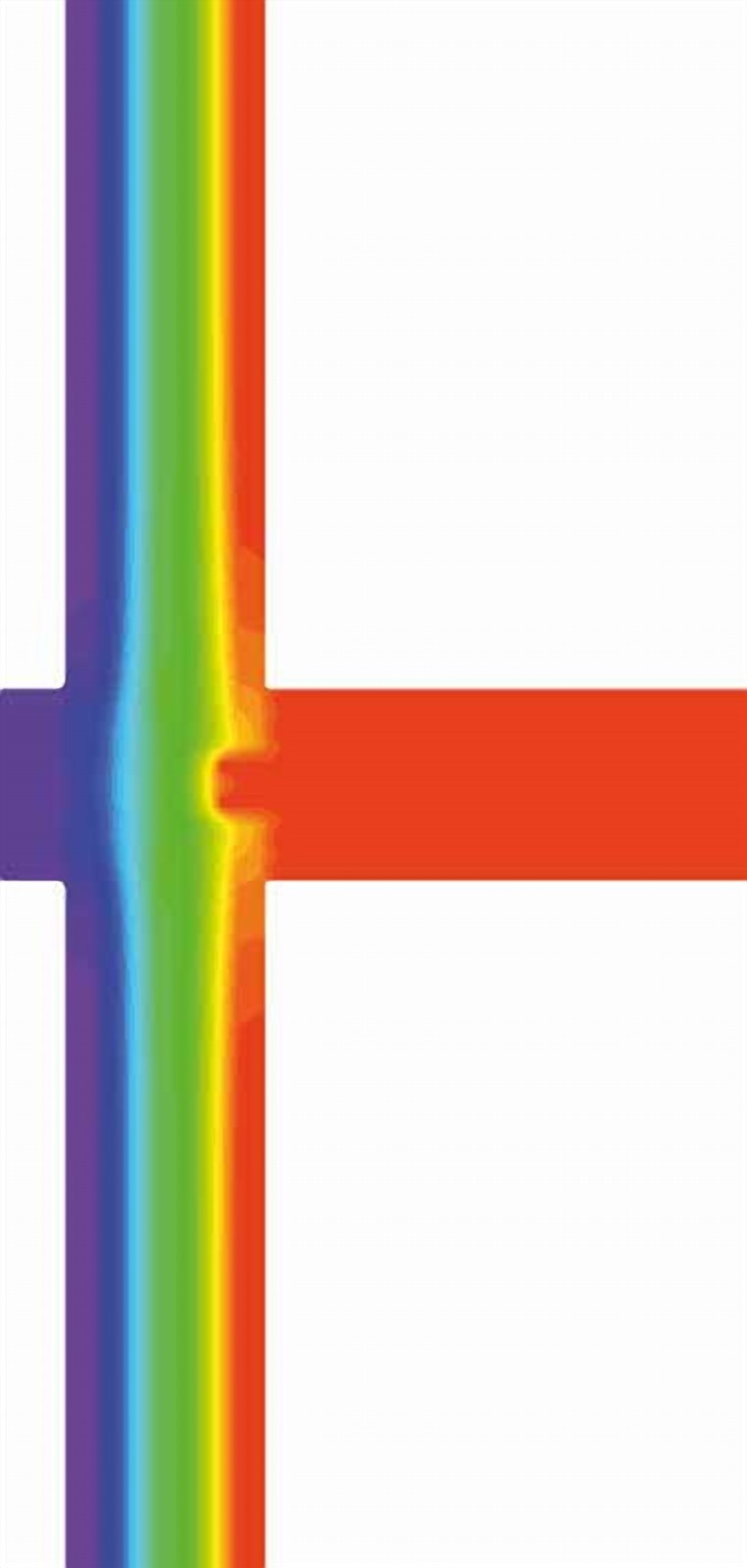

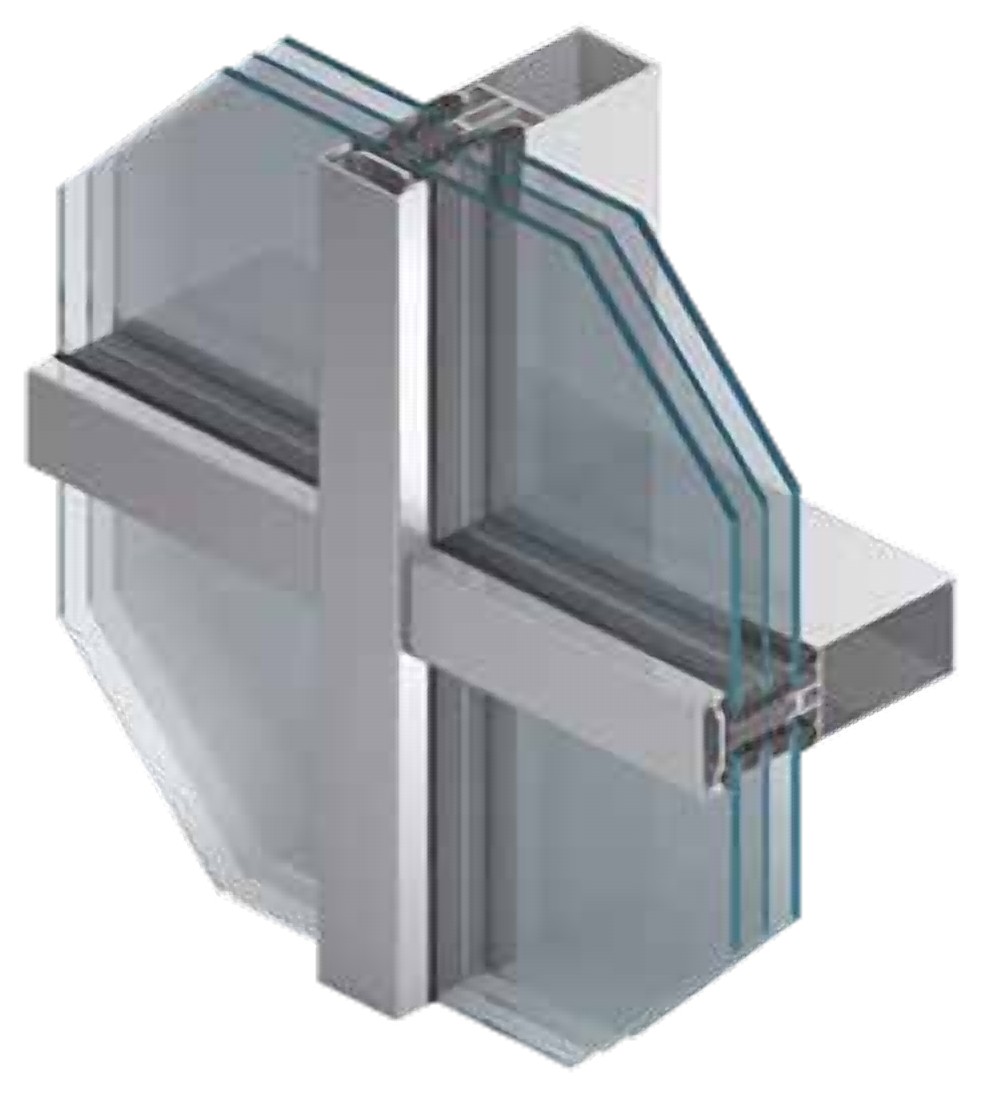

MB-SR50N HI+ to aluminiowy system słupowo-ryglowy do lekkich ścian osłonowych typu kurtynowego i wypełniającego, dachów, świetlików i konstrukcji przestrzennych. Izolator z materiału LDPE daje bardzo dobrą izolację termiczną (Uf od 0,59 W/m²K) i akustyczną, a jego kształt ułatwia prowadzenie wkręta przy szkleniu. System ma certyfikat Instytutu Domów Pasywnych PHI Darmstadt w najwyższej klasie A+.
0,59
Uf [W/m²K] — HI+
4123 cm⁴
Maks. sztywność słupa Ix
1100 kg
Ciężar wypełnienia pola stałego
RE 1500
Wodoszczelność (HI)
I5/E5
Odporność na uderzenie
Funkcjonalność i estetyka
Budownictwo pasywne
Certyfikat PHI Darmstadt w najwyższej klasie A+ dla MB-SR50N HI+.
Redukcja Ugięcia Rygla
Innowacyjne rozwiązanie pozwala na bardzo szerokie kwatery — nawet 4 m.
Ciężkie wypełnienia
Nowe akcesoria i łączniki przenoszą większe obciążenia — pole stałe do 1100 kg.
„Ostre” krawędzie
Słupy i rygle o ostrych krawędziach — konstrukcja nośna o wyglądzie kratownicy.
Połączenia kątowe
Swobodne kształtowanie zabudowy aluminiowej, także konstrukcje łukowe z giętych profili.
Wiele wyglądów elewacji
Odmiany estetyczne i profile nakładkowe o różnych kształtach.
Elementy otwierane
Okna i drzwi, okna zintegrowane, odchylne i otwierane równolegle, okna połaciowe.
Wysoka izolacyjność
Duży zakres szklenia oraz izolatory i akcesoria dla fasad energooszczędnych.
Odmiany systemu
Rysunki techniczne producenta — przekroje przez słup.

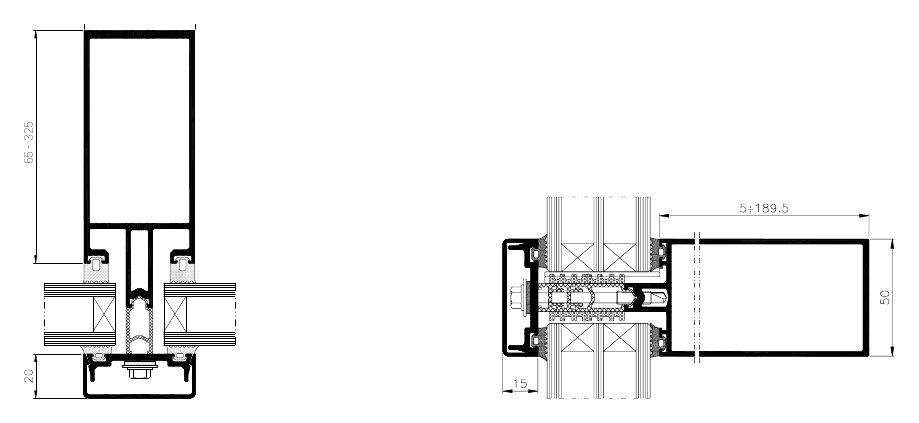

MB-SR50N / MB-SR50N HI
Wersja podstawowa i o podwyższonej izolacji (Uf od 0,85). Zlicowanie słupów i rygli od wewnątrz, różne wersje wyglądu zewnętrznego. Podstawa rozwiązań przeciwpożarowych.

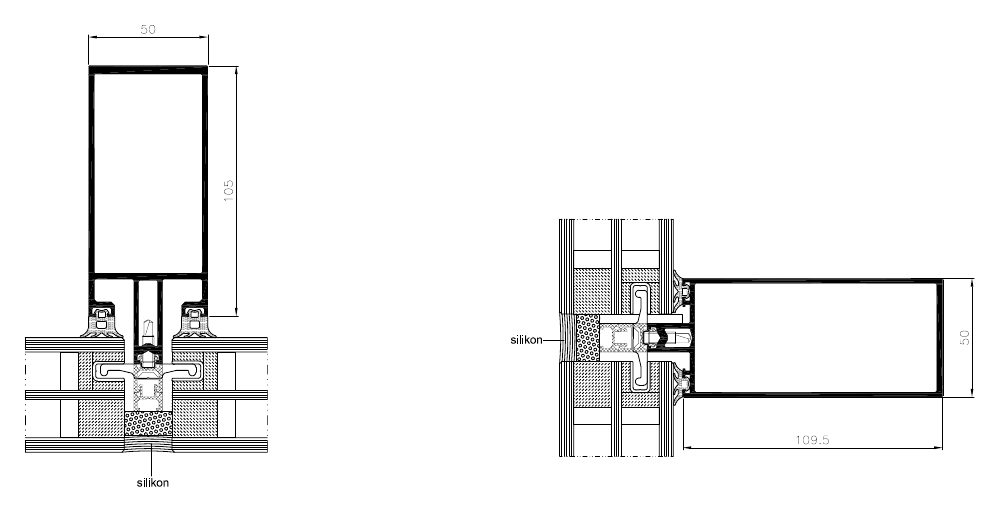

MB-SR50N EFEKT
Jednolita gładka szklana ściana z liniami podziału szerokości 2 cm. Duże i ciężkie wypełnienia: szkło jedno- i dwukomorowe, laminowane, panele nieprzezierne. Uf od 1,1.

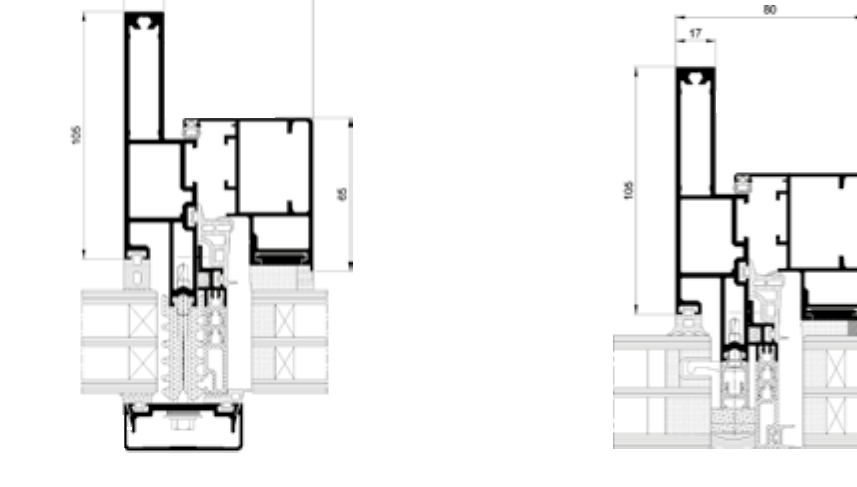

MB-SR50N IW
Okno otwierane do środka zintegrowane ze słupami i ryglami — z zewnątrz jak pole stałe. Odmiany: standardowa, z płaską listwą i EFEKT.

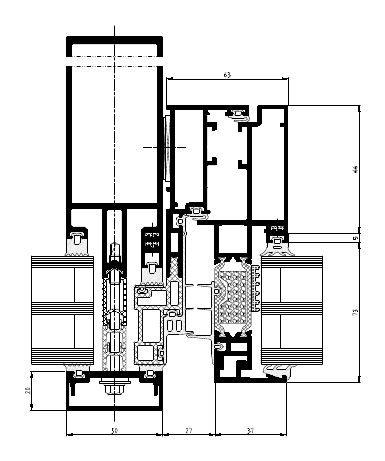

MB-SR50N OW
Bardzo lekkie okno odchylno-wysuwne, klejone strukturalnie. Nie wyróżnia się od pól stałych.

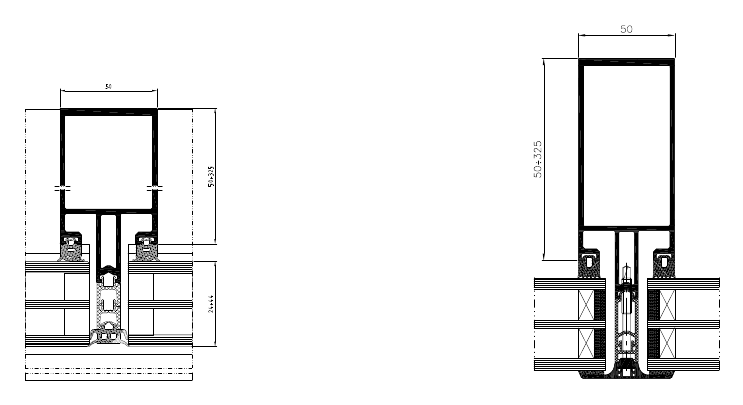

MB-SR50N PL
„Pozioma linia” — listwy maskujące (np. eliptyczne) podkreślają podziały poziome lub pionowe.

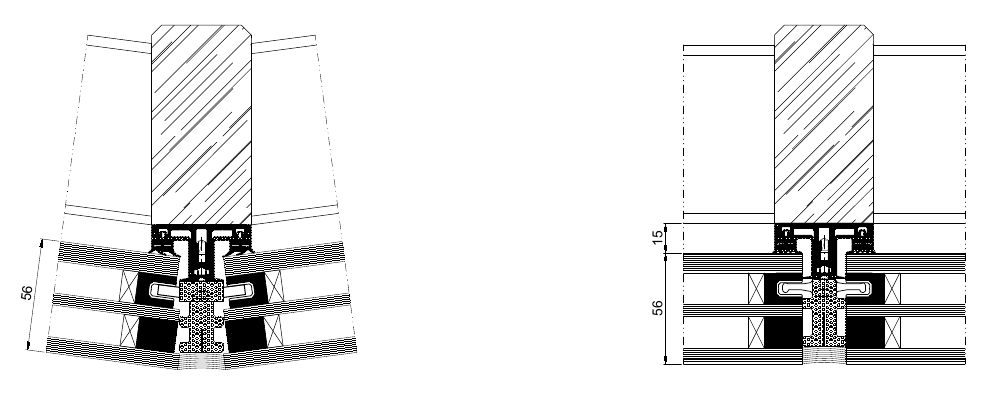

System nakładkowy
Na szkielet nośny z drewna lub stali. Szklenie 24–64 mm, wypełnienie do 600 kg, także wersja EFEKT.

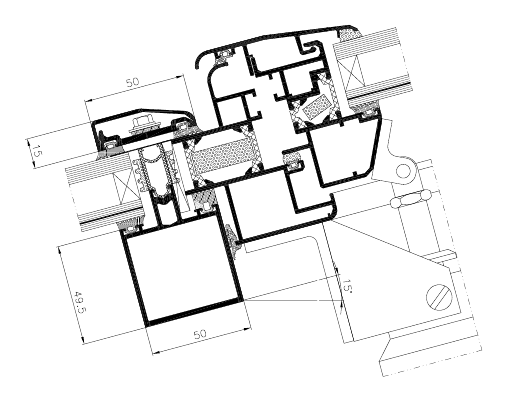

MB-SR50N RW
Okno połaciowe / klapa wentylacyjna do dachów 5–75°. Może być oknem oddymiającym.

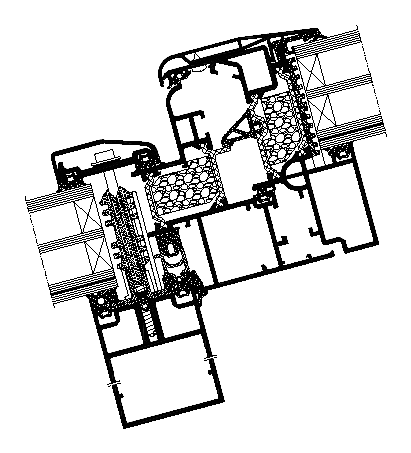

MB-RW
Okno dachowe do dachów MB-SR50N i MB-TT50 (3–75°). Szkło dwukomorowe, do 2,5 m w osiach, do 200 kg.
Dane techniczne
Dane producenta Aluprof dla poszczególnych odmian.
| Parametr | MB-SR50N / HI+ | HI | EFEKT | IW | OW | MB-RW |
|---|---|---|---|---|---|---|
| Głębokość słupów | 50–325 mm | 85–125 mm | — | — | ||
| Głębokość rygli | 5–189,5 mm | 49,5–129,5 mm | — | — | ||
| Sztywność słupów Ix | 26,04–4123,45 cm⁴ | 70,43–245,70 cm⁴ | — | — | ||
| Sztywność rygli Iz | 0,79–629,54 cm⁴ | 23,76–205,98 cm⁴ | — | — | ||
| Zakres szklenia | do 64 mm | 28–64 mm | 24–32 mm | |||
| Przepuszczalność powietrza | AE 1200 (EN 12152) | klasa 4 (EN 12207) | ||||
| Wodoszczelność | RE 1200 | RE 1500 | RE 1200 | E 1500 | E 1650 | E 1200 |
| Odporność na wiatr | 2,4 kN/m² (EN 13116) | E 2400 | C5 | — | ||
| Odporność na uderzenie | I5/E5 (EN 14019) | — | — | klasa 5 (EN 13049) | ||
| Izolacyjność Uf | od 0,59 W/m²K (HI+) | od 0,85 | od 1,1 | od 1,6 | — | — |
Wodoszczelność: EN 12154 dla fasad, EN 12208 dla okien. „—” — brak danych w prospekcie. Dane: Aluprof, PL-01.2022.

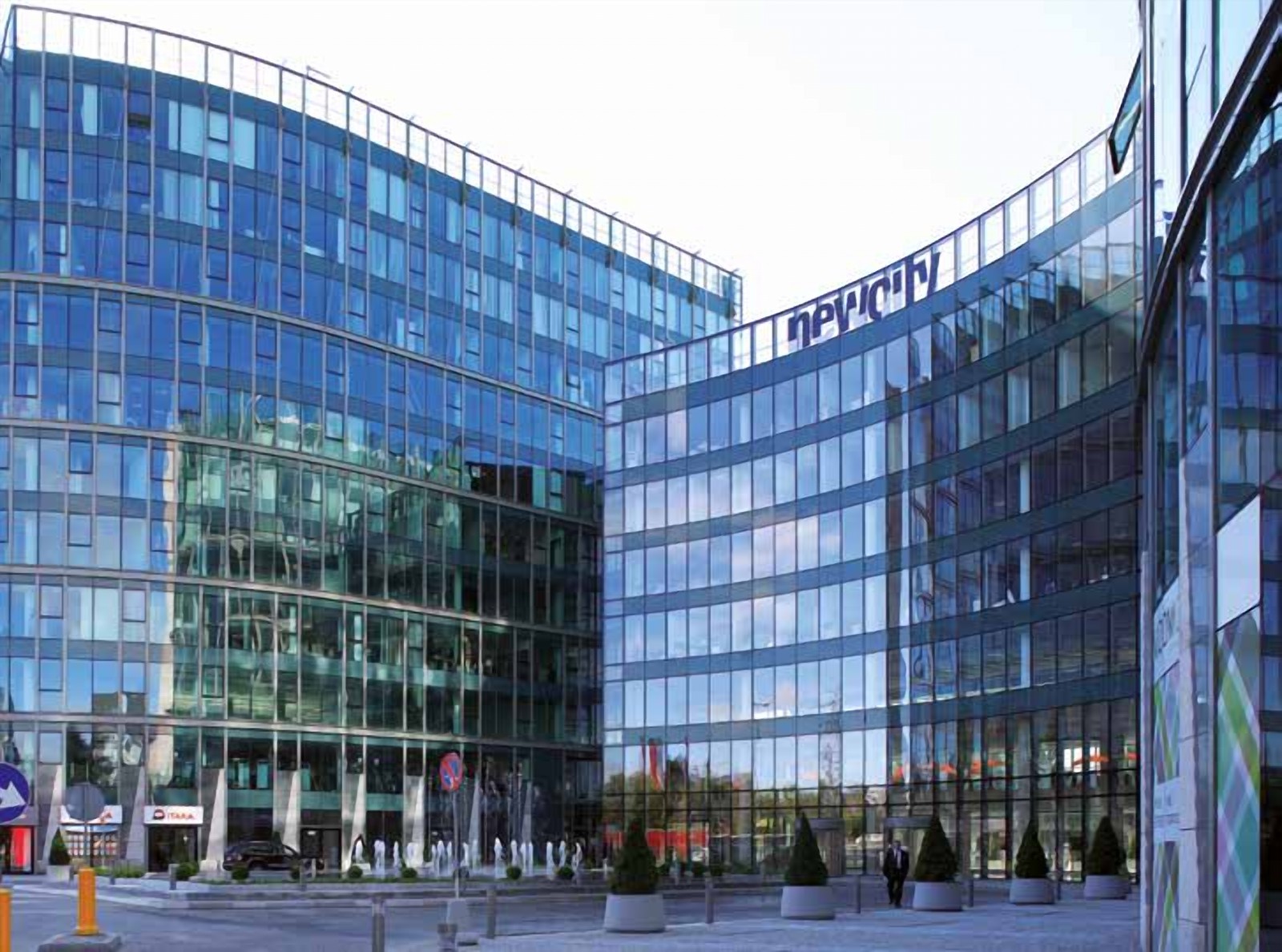

Od domu po biurowiec
MB-SR50N sprawdza się w przeszklonych ścianach domów jednorodzinnych, ogrodach zimowych, świetlikach i atriach, a także na wielkoformatowych elewacjach budynków użyteczności publicznej. Przygotujemy rozwiązanie na podstawie projektu — od doboru profili i szkła po montaż.
